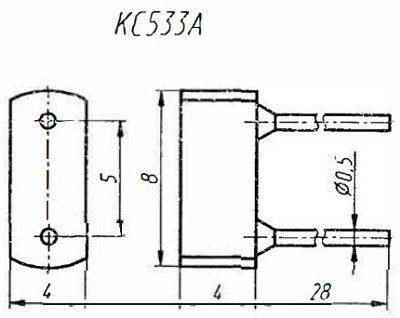

Стабилитрон кремниевый, диффузионный, средней мощности. Предназначен для стабилизации номинального напряжения 33 В в диапазоне токов стабилизации 3… 17 мА. Выпускается в пластмассовом корпусе с гибкими выводами. Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Масса стабилитрона не более 0,3 г.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Электрические параметры
| Напряжение стабилизации UСТ при IСТ = 10 мА: | 29,7…33…36,3 В |
| Постоянное прямое напряжение UПР при IПР = 50 мА, не более | 1 В |
| Температурный коэффициент напряжения стабилизации αUСТ при Т = -40…+85 °С, IСТ = 10 мА, не более | +0,1 %/°С |
| Дифференциальное сопротивление rст, не более | |
| при ICT = 3 мА | 100 Ом |
| при ICT = 10 мА | 40 Ом |
Предельные эксплуатационные данные
| Минимальный ток стабилизации Iст.мин: | 3 мА |
| Максимальный ток стабилизации Iст.макс:
В диапазонах температур окружающей среды +50…+85 ⁰С допустимое значение максимального тока стабилизации снижается линейно. |
|
| при Т ≤ +50 °С: | 17 мА |
| при Т= +85 °С: | 10 мА |
| Рассеиваемая мощность Р:
В диапазонах температур окружающей среды +50…+85 ⁰С допустимое рассеиваемой мощности снижается линейно. |
|
| при Т ≤ +50 °С: | 640 мВт |
| при Т= +85 °С: | 360 мВт |
| Температура окружающей среды Т | -40…+85 °C |
В режиме стабилизации напряжения стабилитрон должен быть включен полярностью, обратной указанной на корпусе.

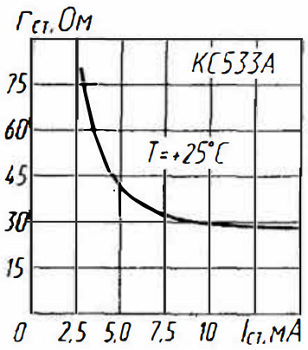

Зависимость дифференциального сопротивления от тока.
