Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n универсальные. Предназначены для применения во входных каскадах малошумящих низкочастотных усилителей, в высокочастотных усилителях, генераторах, стабилизаторах напряжения герметизированной аппаратуры. Выпускаются в пластмассовом корпусе с жёсткими выводами. Тип прибоар указывается на этикетке. Транзисторы маркируются цветной меткой на корпусе: КТ3130А9 – красной, КТ3130Б9 – жёлтой, КТ3130В9 – зелёной, КТ3130Г9 – голубой, КТ3130Д9 — синей, КТ3130Е9 – белой.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Масса транзистора не более 0,1 г.
Изготовители – акционерное общество открытого типа «Элекс», г. Александров.
Электрические параметры
| Статический коэффициент передачи тока в схеме ОЭ h21Э при UКБ = 5 В, IЭ = 2 мА | |
| Т = +25 ℃: | |
| 2Т3130А9, КТ3130А9 | 100…200…250 |
| 2Т3130Б9, 2Т3130В9, 2Т3130Д9, КТ3130Б9, КТ3130В9, КТ3130Д9 | 200…350…500 |
| 2Т3130Г9, 2Т3130Е9, КТ3130Г9, КТ3130Е9 | 400…650…1000 |
| КТ3130Ж9 | 100…500 |
| Т = +85 ℃, не менее: | |
| 2Т3130А9, КТ3130А9 | 100 |
| 2Т3130Б9, 2Т3130В9, 2Т3130Д9, КТ3130Б9, КТ3130В9, КТ3130Д9 | 200 |
| 2Т3130Г9, 2Т3130Е9, КТ3130Г9, КТ3130Е9 | 400 |
| Т = -60 ℃, не менее: | |
| 2Т3130А9, КТ3130А9 | 25…250 |
| 2Т3130Б9, 2Т3130В9, 2Т3130Д9, КТ3130Б9, КТ3130В9, КТ3130Д9 | 50…500 |
| 2Т3130Г9, 2Т3130Е9, КТ3130Г9, КТ3130Е9 | 100…1000 |
| Граничная частота коэффициента передачи тока в схеме ОЭ fГР при UКБ = 5 В, IЭ = 10 мА: | |
| 2Т3130А9, 2Т3130Б9, 2Т3130В9, 2Т3130Д9, КТ3130А9, КТ3130Б9, КТ3130В9, КТ3130Д9 | 150*…400*…450* МГц |
| 2Т3130Г9, 2Т3130Е9, КТ3130Г9, КТ3130Е9 | 300*…400*…550* МГц |
| КТ3130Ж9, не менее | 150* МГц |
| Коэффициент шума КШ при UКЭ = 5 В, IК = 0,2 мА, f = 1 кГц, RГ = 2 кОм | |
| 2Т3130Б9, 2Т3130В9, 2Т3130Г9, не более | 10 дБ |
| 2Т3130Д9, 2Т3130Е9, не более | 4 дБ |
| КТ3130Ж9 | 0,7…2,5…4 дБ |
| Граничное напряжение при IЭ = 10 мА, не менее | |
| 2Т3130А9, 2Т3130Б9, КТ3130А9, КТ3130Б9 | 30* В |
| 2Т3130В9, 2Т3130Д9, КТ3130В9, КТ3130Д9 | 20* В |
| 2Т3130Г9, 2Т3130Е9, КТ3130ГМ, КТ3130ЕМ | 15* В |
| КТ3130Ж9 | 25* В |
| Обратный ток коллектора IКБО при UКБ = UКБ. МАКС, не более | 0,1 мкА |
| Емкость коллекторного перехода СК при UКБ = 5 В, не более | 12* пФ |
Предельные эксплуатационные данные
| Постоянное напряжение коллектор-база UКБ МАКС: | |
| 2Т3130А9, 2Т3130Б9, КТ3130А9, КТ3130Б9 | 50 В |
| 2Т3130В9, 2Т3130Д9, КТ3130В9, КТ3130Д9, КТ3130Ж9 | 30 В |
| 2Т3130Г9, 2Т3130Е9, КТ3130Г9, КТ3130Е9 | 20 В |
| Постоянное напряжение коллектор-эмиттер UКЭ МАКС при RБЭ = 10 кОм | |
| 2Т3130А9, 2Т3130Б9, КТ3130А9, КТ3130Б9 | 40 В |
| КТ3130Ж9 | 25 В |
| 2Т3130В9, 2Т3130Д9, КТ3130В9, КТ3130Д9 | 20 В |
| 2Т3130Г9, 2Т3130Е9, КТ3130Г9, КТ3130Е9 | 15 В |
| Постоянное напряжение эмиттер-база UЭБ МАКС: | 5 В |
| Постоянный ток коллектора IK МАКС: | 100 мА |
| Импульсный ток коллектора при tИ = 40 мкс, Q = 500 | 200 мА |
| Постоянная рассеиваемая мощность коллектора РК. МАКС
При Т от +25 до +85 ℃ максимально допустимая постоянная рассеиваемая мощность коллектора уменьшается линейно. |
|
| Т = -60…+25 ℃ | |
| 2Т3130А9, 2Т3130Б9, 2Т3130В9, 2Т3130Г9, 2Т3130Д9, 2Т3130Е9 | 200 мВт |
| КТ3130А9, КТ3130Б9, КТ3130В9, КТ3130Г9, КТ3130Д9, КТ3130Е9, КТ3130Ж9 | 100 мВт |
| Т = +85 ℃ | |
| 2Т3130А9, 2Т3130Б9, 2Т3130В9, 2Т3130Г9, 2Т3130Д9, 2Т3130Е9 | 80 мВт |
| КТ3130А9, КТ3130Б9, КТ3130В9, КТ3130Г9, КТ3130Д9, КТ3130Е9, КТ3130Ж9 | 40 мВт |
| Температура p—n перехода ТП | + 125 ℃ |
| Тепловое сопротивление переход-среда RT(П-С) | |
| 2Т3130А9, 2Т3130Б9, 2Т3130В9, 2Т3130Г9, 2Т3130Д9, 2Т3130Е9 | 0,5 ℃/мВт |
| КТ3130А9, КТ3130Б9, КТ3130В9, КТ3130Г9, КТ3130Д9, КТ3130Е9, КТ3130Ж9 | 1 ℃/мВт |
| Температура окружающей среды Т | -60…+85 ℃ |
Пайка выводов рекомендуется проводить с применением лудящих паст и припоев на расстоянии не менее 0,15 мм от корпуса транзистора, время пайки не более 4 с, температура пайки не более +265 ℃.
Зависимости электрических параметров от режимов транзисторов 2Т3130(А9-Е9) аналогичны зависимостям КТ3130(А9-Е9).

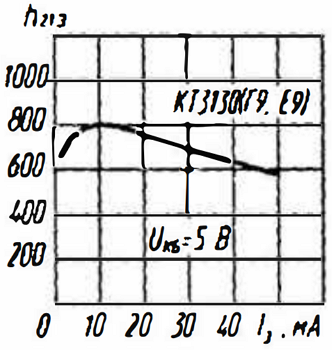

Зависимость статического коэффициента передачи тока от тока эмиттера.

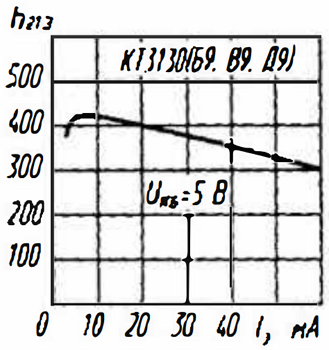

Зависимость статического коэффициента передачи тока от тока эмиттера.

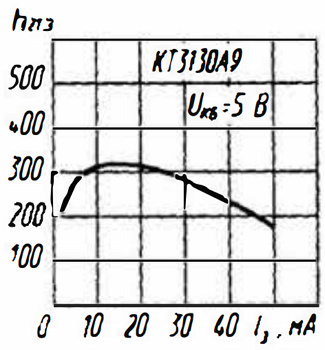

Зависимость статического коэффициента передачи тока от тока эмиттера.

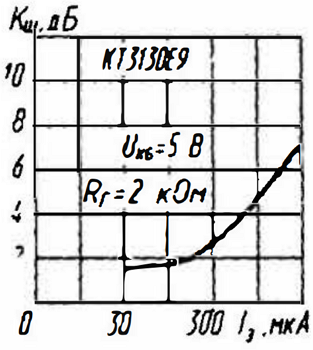

Зависимость коэффициента шума от тока эмиттера.

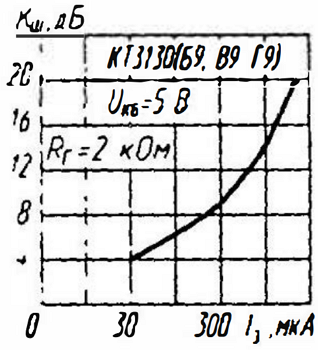

Зависимость коэффициента шума от тока эмиттера.

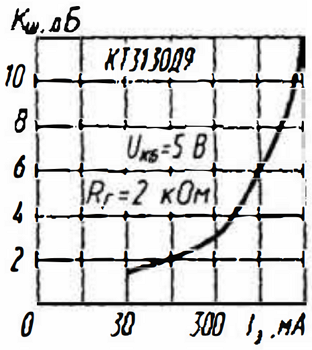

Зависимость коэффициента шума от тока эмиттера.
