Всем доброго времени суток! В прошлой статье я рассказал о параметрах четырёхполюсника. Зачастую электрическую цепь представляют в виде нескольких четырёхполюсников соединённых между собой различными способами. Рассмотрим способы соединения четырёхполюсников и рассмотрим их особенности. Но вначале рассмотрим их внутреннее устройство.
Схема замещения четырёхполюсника
Зачастую схема замещения четырёхполюсника, учитывающая все особенности реальной схемы, достаточно сложна. Но для упрощения такой схемы, анализа и наглядности её можно значительно упростить и заменить простыми схемами замещения или эквивалентными схемами. Их эквивалентность состоит в том, что входные и выходные токи и напряжения в таких схемах одинаковы.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Связь между параметрами A, B, C и D в уравнении четырёхполюсника может быть задана уравнением связи
Оно показывает, что пассивный четырёхполюсник можно охарактеризовать тремя независимыми параметрами из четырёх. И соответственно простейшая эквивалентная схема должна содержать три элемента. Такими схемами являются Т-образная схема замещения (эквивалентная ей схема «звезда») и П-образная схема замещения (эквивалентная ей схема «треугольник»)

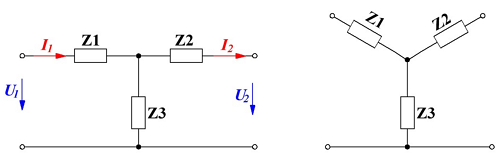

Схема замещения четырёхполюсника: Т-образная (слева) и в виде «звезды».

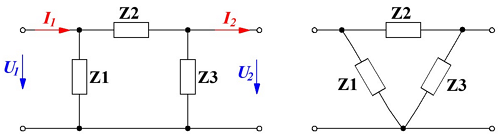

Схема замещения четырёхполюсника: П-образная (слева) и в виде «треугольника».
Определим параметры A, B, C и D А-формы записи уравнения четырёхполюсника с учетом схемы замещения. Для этого выразим напряжение U1 и ток I1 через напряжение U2 и ток I1, а затем сопоставим полученные выражения с А-формы записи уравнения четырёхполюсника.

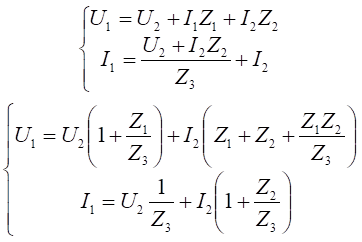

Для Т-образной схемы замещения

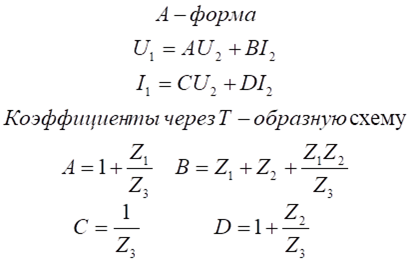

Тогда сопоставляя получившееся уравнение и А-форму записи уравнения четырёхполюсника получим коэффициенты для Т-образной схемы замещения
Также выразим величины Т-образной схемы замещения через коэффициенты А-формы записи
Аналогично к Т-образной схеме замещения определим параметры A, B, C, D эквивалентной П-образной схемы замещения
Значения элементов эквивалентной П-образной схемы замещения в коэффициентах А-формы записи будут иметь вид
Так как Т- и П-образные схемы замещения эквивалентны одному и тому же четырёхполюснику, следовательно, они эквивалентны друг другу. Таким образом, Т-образную схему можно заменить П-образной, и наоборот. Для перехода от Т-образной к П-образной схеме замещения необходимо использовать следующие выражения:
Для перехода от П-образной к Т-образным схемам замещения необходимо выполнить следующие преобразования
Данные соотношения могут быть получены, если сравнивать напряжения и токи в Т- и П-образных схемах замещения при замкнутом и разомкнутом выходах.
Схемы соединения четырёхполюсников
Существует несколько типов соединения четырёхполюсников, а точнее пять. Для нахождения коэффициентов, получившегося при соединении четырёхполюсника, удобно использовать различные формы записи уравнения четырёхполюсника. Рассмотрим схемы соединения подробнее:
— последовательное соединение четырёхполюсников, применяют Z-форму записи уравнений.
Последовательное соединение четырёхполюсников.
Выражения для входных и выходных напряжений и токов будут иметь вид
А уравнения токов и напряжений в Z-форме записи для последовательного соединения четырёхполюсников будут иметь вид
— параллельное соединение четырёхполюсников, применяют Y-форму записи уравнений

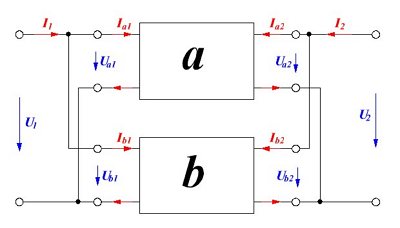

Параллельное соединение четырёхполюсников.
Выражения для входных и выходных напряжений и токов будут иметь вид
А уравнения токов и напряжений в Y-форме записи для параллельного соединения четырёхполюсников будут иметь вид
— последовательно-параллельное соединение четырёхполюсников, используется Н-форма записи уравнений.
Последовательно-параллельное соединение четырёхполюсников.
Выражения для входных и выходных напряжений и токов будут иметь вид

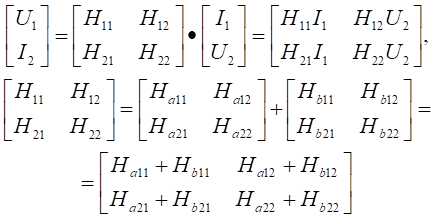

А уравнения токов и напряжений в Н-форме записи для последовательно-параллельного соединения четырёхполюсников будут иметь вид
— параллельно-последовательное соединение четырёхполюсников, применяют G-форму записи уравнений

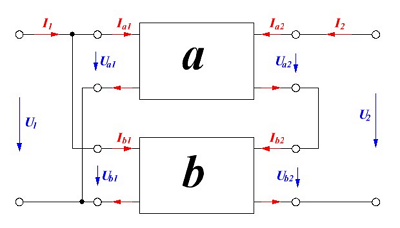

Параллельно-последовательное соединение четырёхполюсников.
Выражения для входных и выходных напряжений и токов будут иметь вид
А уравнения токов и напряжений в G-форме записи для параллельно-последовательного соединения четырёхполюсников будут иметь вид
—каскадное соединение четырёхполюсников, применяют А-форму записи уравнений

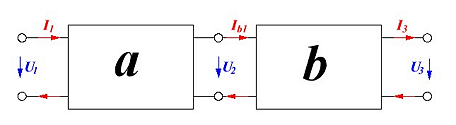

Каскадное соединение четырёхполюсников.
Уравнения токов и напряжений в A-форме записи для каскадного соединения четырёхполюсников будет иметь вид
Цепи с обратными связями
Цепью с обратной связью называется соединение двух четырёхполюсников, при котором напряжение или его часть на выходе четырёхполюсника воздействует на входные напряжения.
На структурных схемах электрических цепей сложение и вычитание сигналов изображается сумматором
Изображение сумматора на структурных схемах.
Разветвление сигналов изображается узлом
Изображение узла на структурных схемах.

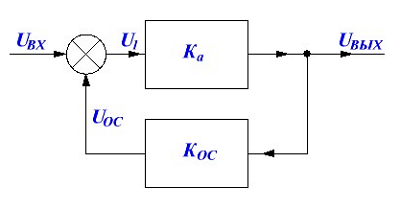

В общем случае на структурной схеме электрическую цепь содержащую четырёхполюсник с обратной связью изображают следующим образом
На данной схеме входное напряжение UВХ суммируется с напряжением обратной связи UОС и поступает на вход четырёхполюсника с коэффициентом передачи Ка, называемый основным устройством. После четырёхполюсника выходное напряжение передается далее и частично поступает на вход четырёхполюсника с коэффициентом передачи КОС, называемый цепью обратной связи.
Коэффициенты передачи основного четырёхполюсника Ка без обратной связи и четырёхполюсника обратной связи КОС определяются выражениями
Таким образом, коэффициент передачи четырёхполюсника с обратной связью K(jω) составит
В полученном выражении произведение коэффициентов передачи четырёхполюсника и цепи обратной связи КаКОС = UOC/U1, называется возвратным отношением. А величина 1 ± КаКОС – возвратной разностью.
Модуль возвратной разности называется |1 ± КаКОС| глубиной обратной связи. Если |1 ± КаКОС| >> 1, то К ≈ 1/КОС и обратная связь называется глубокой.
Возвратное отношение в общем случае является функцией частоты и сдвиг по фазе между UOC и UВХ может лежать в пределах от 0 до π. Если происходит совпадение по фазе напряжений UOC и UВХ, то такая обратная связь называется положительной обратной связью (ПОС). Если сигналы UOC и UВХ находятся в противофазе, то такая обратная связь называется отрицательной обратной связью (ООС).
Обратная связь называется жёсткой, в случае независимости её от частоты KОС(jω) = КОС.
Обратная связь в основном используется в активных четырёхполюсниках, то есть в таких четырёхполюсниках, где имеется хотя бы один генератор тока и напряжения.
Виды обратной связи
В зависимости от способа соединения основного четырёхполюсника и четырёхполюсника обратной связи различают четыре вида обратной связи. Два в зависимости от подключения на входе и два в зависимости от подключения на выходе.
В зависимости от подключения к входным зажимам основного четырёхполюсника различают последовательную и параллельную обратную связь.

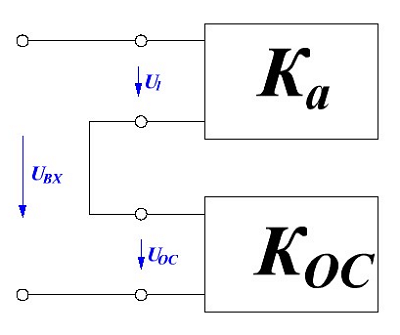

Последовательная обратная связь.
В зависимости от того как четырёхполюсник обратной связи подключен к выходу основного четырёхполюсника обратная связь может быть по напряжению или по току
Таким образом, при полной схеме соединения основного четырёхполюсника и четырёхполюсника обратной связи различают следующие виды обратной связи, которые основываются на видах соединений четырёхполюсников:
— последовательная обратная связь по току, соответствует последовательному соединению четырёхполюсников;
— последовательная обратная связь по напряжению, соответствует последовательно-параллельному соединению четырёхполюсников;
— параллельная обратная связь по току, соответствует параллельно-последовательному соединению четырёхполюсников;
— параллельная обратная связь по напряжению, соответствует параллельному соединению четырёхполюсников.
