Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n лавинные. Предназначены для применения в переключающих устройствах. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип прибора указывается в этикетке.

Масса транзистора не более 0,18 г.

Изготовители – завод «Квазар», г. Киев.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Время нарастания tНР при UКЭ = UКЭ. МАКС, U = 1 В, RН = 75 Ом, f = 15 кГц, не более
КТ3122А	1 нс
КТ3122Б	1,5 нс
Напряжение коллектор-эмиттер UКЭ в лавинном режиме UКЭ = UКЭ МАКС, U22 = 1 В, RН = 75 Ом, СК = 40…60 пФ, f = 15 кГц, не менее	20 В
Напряжение коллектор-эмиттер UБЭ при IЭ = IКЭ R, не менее	35 В
Емкость коллекторного перехода СК, при UКБ = 10 В, не более	7 пФ
Обратный ток коллектора IКБО при UКБ = 12 В, не более	1 мкА

Предельные эксплуатационные данные

Обратный ток коллектор-эмиттер IКЭО при RБЭ = 2 кОм	1 мА
Импульсный ток коллектора IK И МАКС в лавинном режиме при tИ ≤ 1 мкс, Q ≥ 5	1 мА
Постоянный ток коллектора IK МАКС	100 мА
Постоянная рассеиваемая мощность коллектора РК. МАКС при Т = -60…+25 ℃ При Т > +25 ℃ максимально допустимая постоянная рассеиваемая мощность коллектора рассчитывается по формуле РК МАКС = (125 — Т)/0,67, мВт.	50 мВт
Импульсная рассеиваемая мощность в лавинном режиме РК.И.МАКС при tИ = 1 мкс, Q = 5	750 мВт
Температура p—n перехода ТП	+125 ℃
Зарядное сопротивление	2 кОм
Формирующая ёмкость	6800 пФ
Температура окружающей среды Т	-60…+100 ℃

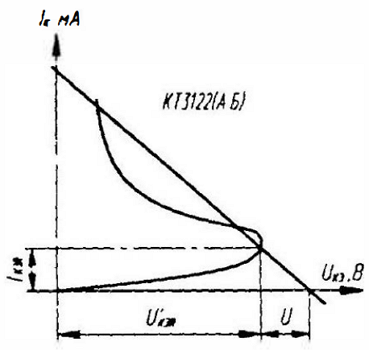

Выходные характеристики.

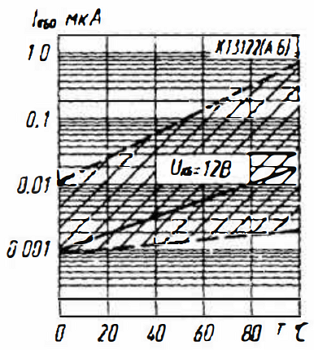

Зона возможных положений зависимости обратного тока коллектора от температуры.

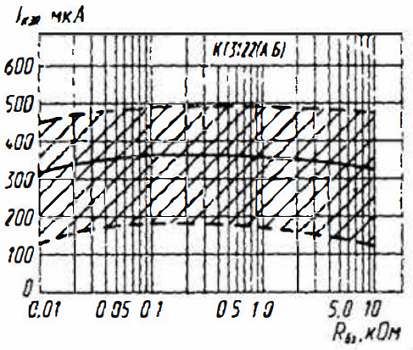

Зона возможных положений зависимости обратного тока коллектор-эмиттер от сопротивления база-эмиттер.

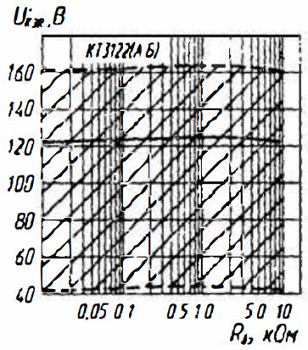

Зона возможных положений зависимости напряжения коллектор-эмиттер от сопротивления база-эмиттер.

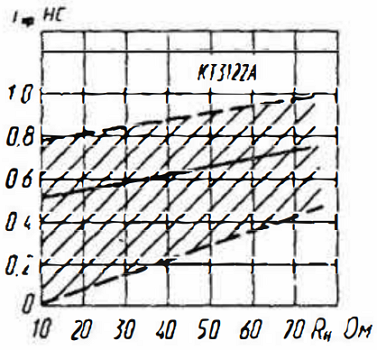

Зона возможных положений зависимости времени нарастания от сопротивления нагрузки.

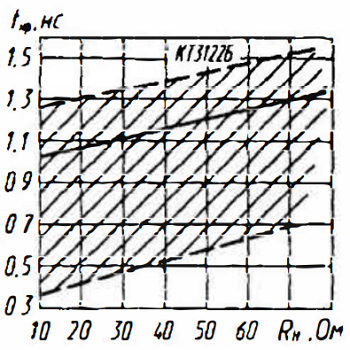

Зона возможных положений зависимости времени нарастания от сопротивления нагрузки.
