КТ3102А, КТ3102Б, КТ3102В, КТ3102Г, КТ3102Д, КТ3102Е, КТ3102Ж, КТ3102И, КТ3102К, КТ3102АМ, КТ3102БМ, КТ3102ВМ, КТ3102ГМ, КТ3102ДМ, КТ3102ЕМ, КТ3102ЖМ, КТ3102ИМ, КТ3102КМ

Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n универсальные. Предназначены для применения в низкочастотных устройсвах с малым уровнем шумов, переключающих, усилительных и генераторных устройствах средней и высокой частоты. Выпускаются: КТ3102(А – К) – в металлостеклянном корпусе с гибкими выводами, тип прибора указывается на корпусе. КТ3102(АМ — КМ) – в пластмассовом корпусе с гибкими выводами, маркируются цветными метками на корпусе.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

КТ3102АМ – КТ3102ВМ, КТ3102ДМ – зелёной меткой на боковой поверхности корпуса, на торце корпуса маркировочной меткой:

КТ3102АМ – темно-красной,

КТ3102БМ – жёлтой,

КТ3102ВМ – темно-зелёной,

КТ3102ДМ – синей.

КТ3102ГМ, КТ3102ЕМ — КТ3102КМ – на торце корпуса наносится метка:

КТ3102ГМ – голубая,

КТ3102ЕМ – белая,

КТ3102ЖМ – две темно-красные,

КТ3102ИМ – две желтые,

КТ3102КМ – две темно-зелёные.

Масса транзистора в металлостеклянном корпусе не более 0,5 г., в пластиковом корпусе не более 0,3 г.

КТ3102 пластмассовый корпус

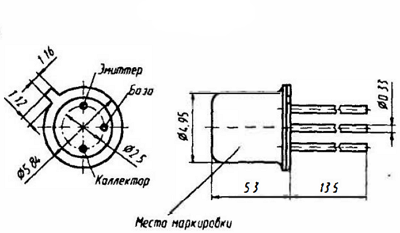

КТ3102 металлический корпус

Изготовители – акционерное общество открытого типа «Элекс», г. Александров, Владимирская область, акционерное общество «Светлана», г. Санкт-Петербург, акционерное общество «Кремний», г. Брянск, Нальчинский завод полупроводниковых приборов, г. Нальчик.

Электрические параметры

Статический коэффициент передачи тока в схеме ОЭ h21Э при UКЭ = 5 В, IК = 2 мА
Т = +25 ℃:
КТ3102А, КТ3102Ж, КТ3102АМ, КТ3102ЖМ 100…250
КТ3102Б, КТ3102В, КТ3102Д, КТ3102И, КТ3102К, КТ3102БМ, КТ3102ВМ, КТ3102ДМ, КТ3102ИМ, КТ3102КМ 200…500
КТ3102Г, КТ3102Е, КТ3102ГМ, КТ3102ЕМ 400…1000
Т = -40 ℃:
КТ3102А, КТ3102Ж, КТ3102АМ, КТ3102ЖМ 25…250
КТ3102Б, КТ3102В, КТ3102Д, КТ3102И, КТ3102К, КТ3102БМ, КТ3102ВМ, КТ3102ДМ, КТ3102ИМ, КТ3102КМ 50…500
КТ3102Г, КТ3102Е, КТ3102ГМ, КТ3102ЕМ 100…1000
Т = +85 ℃, не менее:
КТ3102А, КТ3102Ж, КТ3102АМ, КТ3102ЖМ 100
КТ3102Б, КТ3102В, КТ3102Д, КТ3102И, КТ3102К, КТ3102БМ, КТ3102ВМ, КТ3102ДМ, КТ3102ИМ, КТ3102КМ 200
КТ3102Г, КТ3102Е, КТ3102ГМ, КТ3102ЕМ 400
Граничная частота коэффициента передачи тока в схеме ОЭ fГР при UКЭ = 5 В, IК = 10 мА, не менее
КТ3102А, КТ3102Б, КТ3102В, КТ3102Д, КТ3102АМ, КТ3102БМ, КТ3102ВМ, КТ3102ДМ 300 МГц
КТ3102Г, КТ3102Е, КТ3102ГМ, КТ3102ГМ 150 МГц
КТ3102Ж, КТ3102И, КТ3102К, КТ3102ЖМ, КТ3102ИМ, КТ3102КМ 200 МГц
Постоянная времени цепи обратной связи при UКБ = 5 В, IЭ = 10 мА, f = 30 МГц, не более 100 пс
Коэффициент шума КШ при UКЭ = 5 В, IЭ = 0,2 мА, f = 1 кГц, RГ = 2 кОм
КТ3102А, КТ3102Б, КТ3102В, КТ3102АМ, КТ3102БМ, КТ3102ВМ, не более 10 дБ
типовое значение 5* дБ
КТ3102Г, КТ3102ГМ, не более 10 дБ
типовое значение 5 дБ
КТ3102Д, КТ3102Е, КТ3102ДМ, КТ3102ЕМ, не более 4 дБ
типовое значение 2,5* дБ
Граничное напряжение при IЭ = 10 мА, не менее
КТ3102А, КТ3102Б, КТ3102Ж, КТ3102И, КТ3102АМ, КТ3102БМ, КТ3102ЖМ, КТ3102ИМ 30 В
КТ3102В, КТ3102Д, КТ3102ВМ, КТ3102ДМ 20 В
КТ3102К, КТ3102КМ 25 В
КТ3102Г, КТ3102Е, КТ3102ГМ, КТ3102ЕМ 15 В
Обратный ток коллектор-эмиттер IКЭО, не более 1 мкА
КТ3102А, КТ3102Б, КТ3102АМ, КТ3102БМ при UКЭ = 50 В 0,1* мкА
КТ3102В, КТ3102Д, КТ3102ВМ, КТ3102ДМ при UКЭ = 30 В 0,05* мкА
КТ3102Ж, КТ3102И, КТ3102ЖМ, КТ3102ИМ при UКЭ = UКЭ МАКС 0,1 мкА
КТ3102Г, КТ3102Е, КТ3102К, КТ3102ГМ, КТ3102ЕМ, КТ3102КМ при UКЭ = UКЭ МАКС 0,05 мкА
Обратный ток коллектора IКБО, не более
КТ3102А, КТ3102Б, КТ3102АМ, КТ3102БМ при UКЭ = 50 В
Т = +25 ℃ 0,05…0,1 мкА
Т = -40 ℃ 0,05 мкА
Т = +85 ℃ 5 мкА
КТ3102В, КТ3102Д, КТ3102ВМ, КТ3102ДМ при UКЭ = 30 В
Т = +25 ℃ 0,015…0,05 мкА
Т = -40 ℃ 0,015 мкА
Т = +85 ℃ 5 мкА
КТ3102Ж, КТ3102И, КТ3102ЖМ, КТ3102ИМ при UКБ = UКБ МАКС
Т = +25 ℃ 0,1 мкА
Т = +85 ℃ 5 мкА
Обратный ток эмиттера IЭБО при UЭБ = 5 В, не более 10 мкА
Емкость коллекторного перехода СК при UКБ = 5 В, не более 6 пФ



Предельные эксплуатационные данные

Постоянное напряжение коллектор-база UКБ МАКС:
КТ3102А, КТ3102Б, КТ3102Ж, КТ3102И, КТ3102АМ, КТ3102БМ, КТ3102ЖМ, КТ3102ИМ 50 В
КТ3102В, КТ3102Д, КТ3102К, КТ3102ВМ, КТ3102ДМ, КТ3102КМ 30 В
КТ3102Г, КТ3102Е, КТ3102ЕМ, КТ3102ЕМ 20 В
Постоянное напряжение коллектор-эмиттер UКЭ МАКС
КТ3102А, КТ3102Б, КТ3102Ж, КТ3102И, КТ3102АМ, КТ3102БМ, КТ3102ЖМ, КТ3102ИМ 50 В
КТ3102В, КТ3102Д, КТ3102К, КТ3102ВМ, КТ3102ДМ, КТ3102КМ 30 В
КТ3102Г, КТ3102Е, КТ3102ЕМ, КТ3102ЕМ 20 В
Постоянное напряжение эмиттер-база UЭБ МАКС: 5 В
Постоянный ток коллектора IK МАКС: 100 мА
Импульсный ток коллектора при tИ = 40 мкс, Q = 500 200 мА
Постоянная рассеиваемая мощность коллектора РК. МАКС при Т = -40…+25 ℃

При повышении температуры более +25 ℃ мощность рассчитывается по формуле

РК МАКС = (125 – ТК)/RТ(П-К), мВт,

где RТ(П-К) = 0,4 ℃/мВт – тепловое сопротивление переход-окружающая среда.

250 мВт
Температура окружающей среды Т -40…+85 ℃
Температура pn перехода ТП + 120 ℃
Тепловое сопротивление переход-среда RT(П-С) 0,4 ℃/мВт



Пайка выводов допускается не ближе 5 мм от корпуса транзистора в течении не более 3 с, температура пайки не выше +260 ℃.

Допускается использование транзисторов в инверсном включении.

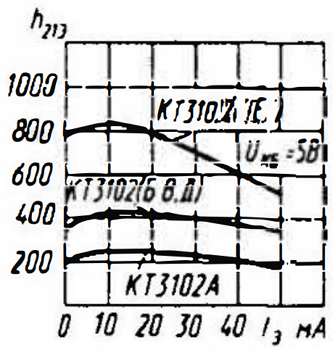

Зависимость статического коэффициента передачи тока от тока эмиттера.

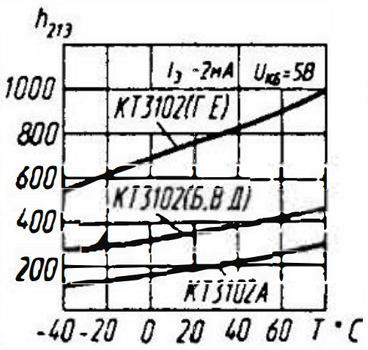

Зависимость статического коэффициента передачи тока от температуры.

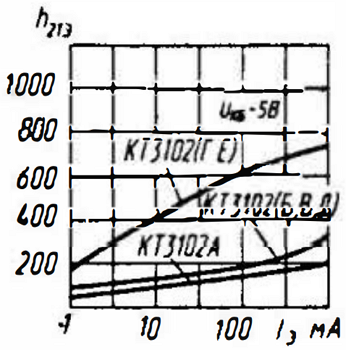

Зависимость статического коэффициента передачи тока от тока эмиттера.

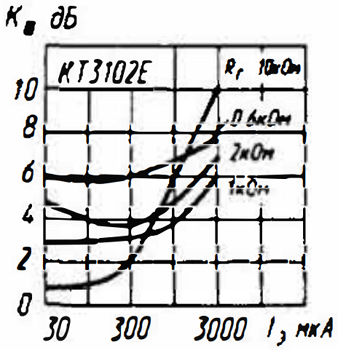

Зависимость коэффициента шума от тока эмиттера.

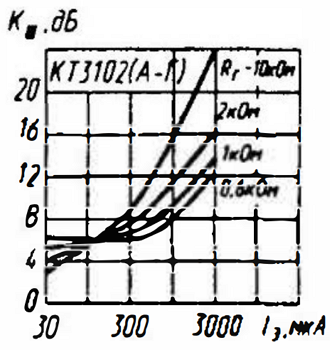

Зависимость коэффициента шума от тока эмиттера.


Зависимость коэффициента шума от тока эмиттера.
