КТ3106А9, 2Т3106А-2, КТ3106А-2

Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума на частоте 120 МГц. Предназначены для применения во входных и последующих каскадах усилителей высокой частоты. Транзисторы 2Т3106А-2, КТ3106А-2 бескорпусные на никелевом кристаллодержателе с гибкими выводами и защитным покрытием на основе кремнийорганического лака. Выпускаются в сопроводительной таре. Транзистор КТ3106А9 выпускаются в пластмассовом корпусе с жёсткими выводами. Тип прибора указывается на этикетке.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Масса бескорпусного транзистора не более 0,003 г, транзистора в пластмассовом корпусе не более 0,05 г.

Изготовители – акционерное общество «Светлана», г. Санкт-Петербург.

КТ3106А9

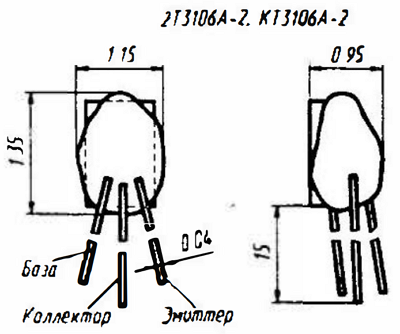

2Т3106-КТ3106

Электрические параметры

Статический коэффициент передачи тока в схеме ОЭ h21Э при UКБ = 5 В, IЭ = 5 мА
Т = +25 ℃, не менее: 40
типовое значение 100*
Т = -60 ℃, не менее: 20
Т = ТМАКС, не менее: 40
Граничная частота коэффициента передачи тока в схеме ОЭ fГР при UКБ = 2 В, IЭ = 5 мА 0,9*…1,8*…2,2* ГГц
Постоянная времени цепи обратной связи при UКБ = 2 В, IЭ = 5 мА, f = 30 МГц, не более 7*…8*…10 пс
Коэффициент шума КШ на f = 120 МГц при UКБ = 5 В, IЭ = 5 мА, RГ = 50 Ом 1,1*…1,4*…2 дБ
Коэффициент усиления по мощности КМ на f = 120 МГц 17*…17,5*…18* дБ
Граничное напряжение при IЭ = 5 мА, не менее 21*…25*…28* В
Обратный ток коллектора IКБО приUКБ = 15 В, не более
Т = +25 ℃ 0,5 мкА
Т = ТМАКС 5 мкА
Обратный ток эмиттера IЭБО при UЭБ = 2,5 В, не более 1 мкА
Емкость коллекторного перехода СК
при UКБ = 5 В, не более 2 пФ
типовое значение 1,5* пФ
Ёмкость эмиттерного перехода СЭ при UЭБ = 1 В, не более 3,5 пФ
типовое значение 3* пФ
Индуктивность выводов эмиттера и базы 13* нГн



Предельные эксплуатационные данные

Постоянное напряжение коллектор-база UКБ МАКС: 15 В
Постоянное напряжение коллектор-эмиттер UКЭ МАКС при RБЭ = 10 кОм 15 В
Постоянное напряжение эмиттер-база UЭБ МАКС: 2,5 В
Постоянный ток коллектора IK МАКС и эмиттера IЭ МАКС 20 мА
Импульсный ток коллектора IK И МАКС и эмиттера IЭ И МАКС при tИ = 10 мкс, Q = 2 40 мА
Постоянная рассеиваемая мощность коллектора РК. МАКС

Максимально допустимая постоянная рассеиваемая мощность коллектора в указанных интервалах температур уменьшается линейно.

при Т = +50 ℃ для КТ3106А-2 30 мВт
при Т = +75 ℃ для 2Т3106А-2 30 мВт
при Т = +85 ℃ для КТ3106А-2 16 мВт
при Т = +125 ℃ для 2Т3106А-2 10 мВт
при Т = +25 ℃ для КТ3106А9 100 мВт
при Т = +100 ℃ для КТ3106А9 25 мВт
Температура pn перехода ТП
2Т3106А-2 +150 ℃
КТ3106А-2, КТ3106А9 +125 ℃
Температура окружающей среды Т
2Т3106А-2 -60…+125 ℃
КТ3106А-2 -60…+85 ℃
КТ3106А9 -60…+100 ℃



При эксплуатации транзисторов в составе микросхем должен быть обеспечен теплоотвод от кристалла с RТ(П-С) = 2,5 ℃/мВт.

Зависимости электрических параметров от тока и напряжения для КТ3106А9 аналогичны зависимостям КТ3106А-2.

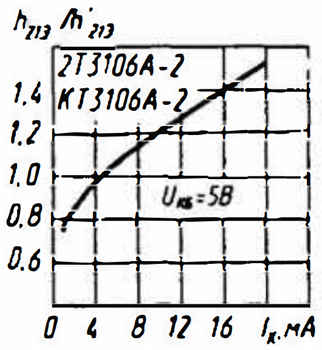

Зависимость статического коэффициента передачи тока от тока коллектора.

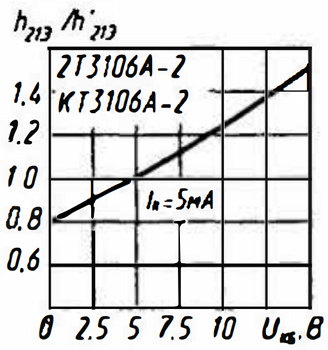

Зависимость статического коэффициента передачи тока от напряжения коллектор-база.

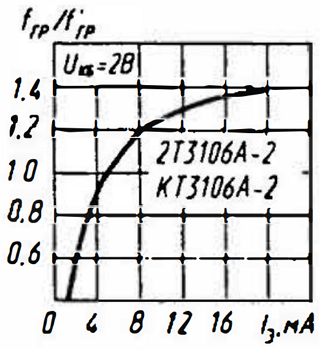

Зависимость граничной частоты от тока эмиттера.

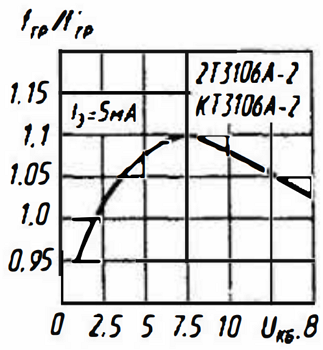

Зависимость граничной частоты от напряжения коллектор-база.

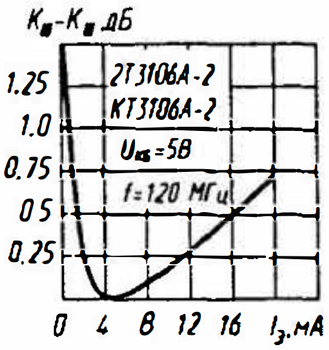

Зависимость коэффициента шума от тока эмиттера.

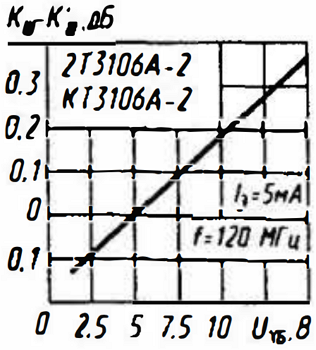

Зависимость коэффициента шума от напряжения коллектор-база.
