КД105

КД105Б, КД105В, КД102Г

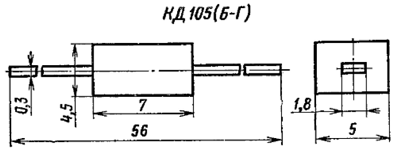

Диоды кремниевые, диффузионные. Выпускается в пластмассовом корпусе с гибкими выводами. Маркируются цветной точкой на корпусе: КД105В – зелёной, КД105Г – красной, КД105Б – точка отсутствует. Положительный вывод диода обозначается жёлтой краской.

Масса диода не более 0,3 г.

КД105Б

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Среднее прямое напряжение Uпр при Iпр = 300 мА не более: 1 В
Средний обратный ток Iобр при Uобр= Uобр.макс, не более:

при Т = +25°С

при Т = +85°С



100 мкА

300 мкА



Предельные эксплуатационные параметры

Постоянное обратное напряжение Uобр

при Т = -55…+55 °С

КД105Б

КД105В

КД105Г

при Т = +85 °С

КД105Б

КД105В

КД105Г





400 В

600 В

800 В



300 В

450 В

600 В

Средний прямой ток Iпр.ср: 300 мА
Импульсный прямой ток Iпр.и (однократная перегрузка) при tи≤20 мкс 15 А
Частота без снижения электрических режимов fгр 1 кГц
Температура окружающей среды:

-55…+85 °С

Допускается работа диода на ёмкостную нагрузку. При этом действующее значение тока через диод не должно превышать 1,57 Iпр.ср.макс.

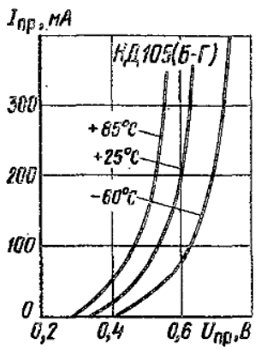

Зависимость прямого тока от напряжения.

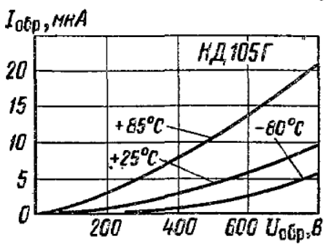

Зависимость обратного тока от напряжения.

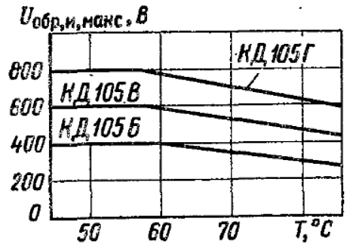

Зависимость допустимого обратного напряжения от температуры.

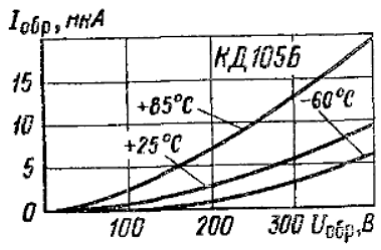

Зависимость обратного тока от напряжения.

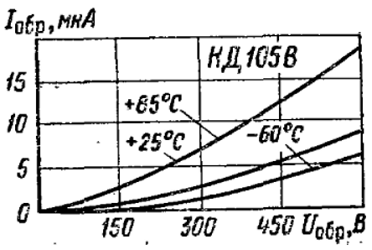

Зависимость обратного тока от напряжения.
