Д7

Д7А, Д7Б, Д7В, Д7Г, Д7Д, Д7Е, Д7Ж

Диоды германиевые, сплавные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 2 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры.

Среднее прямое напряжение Uпр.ср при и Uобр= Uобр.max, не более: 0,5 В
Средний обратный ток Iобр при Uобр= Uобр.max и Iпр.ср = 300 мА не более: 100 мкА



Предельные эксплуатационные параметры

Обратное напряжение Uобр.

при Т = -60… +20°С

Д2А

Д2Б

Д2В

Д2Г

Д2Д

Д2Е

Д2Ж

при Т = +50°С

Д2А

Д2Б

Д2В

Д2Г

Д2Д

Д2Е

Д2Ж

при Т = +70°С

Д2А

Д2Б

Д2В

Д2Г

Д2Д

Д2Е

Д2Ж





50 В

100 В

150 В

200 В

300 В

350 В

400 В



35 В

80 В

90 В

150 В

200 В

225 В

250 В



25 В

50 В

50 В

100 В

130 В

140 В

150 В

Средний прямой ток Iпр.ср:

при Т = -60… +20°С

при Т = +70°С



300 мА

200 мА

Прямой ток однократной перегрузки в течении 0,1 с: 1 А
Частота без снижения электрических режимов fгр. 2,4 кГц
Температура окружающей среды Т -60… +70°С

При неизменных значениях переменного напряжения и сопротивления нагрузки выпрямленное напряжение снижается на 20% на частоте 10 кГц и на 50% на частоте 20 кГц по сравнению с напряжением на частоте 2,4 кГц.

Изгиб и пайка выводов допускается не ближе 10 мм от корпуса прибора.

Допускается последовательное соединение диодов при условии шунтирования каждого диода резистором сопротивлением 100 кОм на каждые 100 В.

Диоды допускают работу на ёмкостную нагрузку при условии, что среднее значение тока через диод не превышает 0,5Iпр.ср.max.

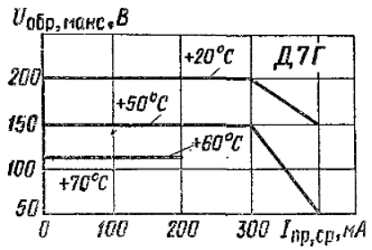

Зависимость допустимого обратного напряжения от тока.


Зависимость допустимого обратного напряжения от температуры.




Зависимость допустимого обратного напряжения от тока.
