Д231

Д231, Д231А, Д231Б, Д232, Д232А, Д232Б, Д233, Д233А, Д233Б, Д234Б

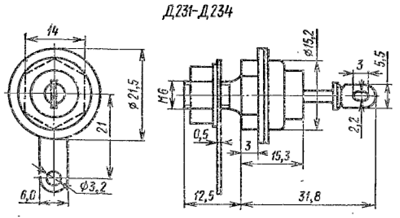

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются в металлостеклянном корпусе с жёсткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода с комплектующими деталями не более 18 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Среднее прямое напряжение Uпр.ср, при Iпр.ср = Iпр.ср.max, не более:

при Т = -60… +75 °С

для Д231, Д231А, Д232, Д232А, Д233

Д231Б, Д232Б, Д233Б, Д234Б

при Т = +130 °С

для Д231, Д231А, Д231Б, Д232, Д232А, Д232Б, Д233, Д233Б, Д234Б





1 В

1,5 В



1 В

Средний обратный ток Iобр.ср при Uобр.и = Uобр.и.max не более: 3 мА



Предельные эксплуатационные параметры

Импульсное обратное напряжение Uобр.и

Д231, Д231А, Д231Б

Д232, Д232А, Д232Б

Д233, Д233Б

Д234Б



300 В

400 В

500 В

600 В

Средний прямой ток Iпр.ср:

при Т = — 60… +75 °С

для Д231, Д231А, Д232, Д232А, Д233

для Д231Б, Д232Б, Д233Б, Д234Б

при Т = +130 °С

для Д231А, Д232А, Д229Д, Д229Е

для Д231, Д232, Д233

для Д231Б, Д232Б, Д233Б, Д234Б





10 А

5 А



10 А

5 А

2 А

Перегрузка по среднему прямому току при f = 50 Гц:

в течении 20 мс при Uобр.и = 0,2Uобр.и.max:

при Т = +25 °С:

для Д231, Д231А, Д232, Д232А, Д233

для Д231Б, Д232Б, Д233Б, Д234Б

при Т = -60 °С … Тк = +75 °С:

для Д231, Д231А, Д232, Д232А, Д233

для Д231Б, Д232Б, Д233Б, Д234Б

при Т = +130 °С:

для Д231А, Д232А

для Д231, Д232, Д233

для Д231Б, Д232Б, Д233Б, Д234Б

в течении 1,5 с при Uобр.и = Uобр.и.max

при Т = -60°С … Тк = +75 °С:

для Д231, Д231А, Д232, Д232А, Д233

для Д231Б, Д232Б, Д233Б, Д234Б

при Т = +130 °С:

для Д231А, Д232А

для Д231, Д232, Д233

для Д231Б, Д232Б, Д233Б, Д234Б







100 А

50 А



50 А

25 А



50 А

25 А

10 А





30 А

15 А



30 А

15 А

6 А

Частота без снижения электрических параметров 1,1 кГц
Температура перехода Тп 150 °С
Температура окружающей среды Т -60… +130 °С

При креплении диодов усилие затяжки должно быть не более 1,96 Н•м (0,2 кгс•м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), что может привести к нарушению целостности стеклянного изолятора. Размеры радиатора (теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2 Uпр.ср Iпр.ср.

При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10 … 15 кОм на каждые 100 В амплитуды обратного напряжения.

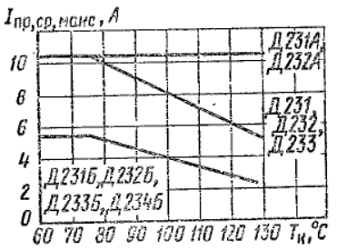

Зависимость допустимого прямого тока от температуры.


Зависимость допустимого импульсного прямого тока от длительности импульса.

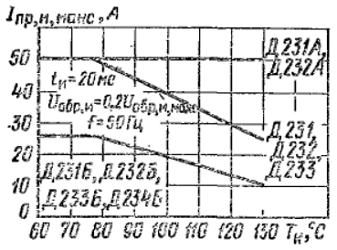

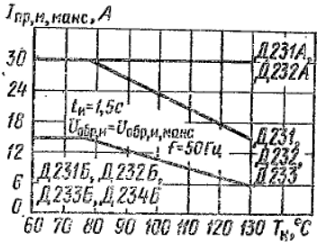

Зависимость допустимого импульсного прямого тока перегрузки от температуры.
