Д223

Д223, Д223А, Д223Б

Диоды кремниевые, сплавные. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 0,53 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Постоянное прямое напряжение Uпр.ср, при Iпр = 50 мА, не более:

при Т = -60 °С

при Т = +25…+125 °С



1 В

1,1 В

Постоянный обратный ток Iобр при Uобр = Uобр.max, не более:

при Т = + 25 и — 60°С

при Т = +125 °С



1 мкА

50 мкА



Предельные эксплуатационные параметры

Постоянное обратное напряжение Uобр

Д223

Д223А

Д223Б



50 В

100 В

150 В

Средний выпрямленный ток Iвп.ср:

при Т = -60… +25 °С

при Т = +125 °С



50 мА

20 мА

Импульсный прямой ток при tи ≤ 2 с 500 мА
Температура окружающей среды Т -60… +125 °С



В диапазоне температур +25… +125 °С Iвп.ср.макс определяется по формуле

Iвп.ср.макс(Т) = 50 + 0,3(Т — 25)




Зависимость прямого тока от напряжения.

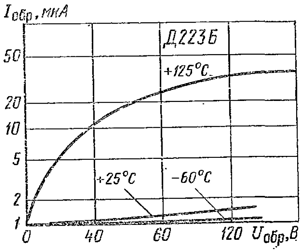

Зависимость обратного тока от напряжения.


Зависимость прямого тока от напряжения.


Зависимость обратного тока от напряжения.


Зависимость прямого тока от напряжения.


Зависимость обратного тока от напряжения.
