2Д102

2Д102А, 2Д102Б, КД102А, КД102Б

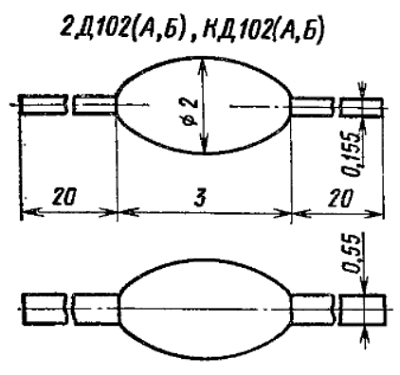

Диоды кремниевые, диффузионные. Выпускается в пластмассовом корпусе с гибкими выводами. Маркируются цветными точками у положительного вывода: 2Д102А – жёлтой, 2Д102Б – оранжевой, КД102А – зелёной, КД102Б — синей.

Масса диода не более 0,1 г.

2Д102

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Постоянное прямое напряжение Uпр при Iпр = 50 мА не более:

при Т = + 25 °С … Тмакс:

при Т = -60 °С:



1 В

1,2 В

Постоянный обратный ток Iобр при Uобр= Uобр.макс, не более:

при Т = + 25 °С:

2Д102А, КД102А

2Д102Б, КД102Б

при Тмакс:

2Д102А, КД102А

2Д102Б, КД102Б





0,1 мкА

1 мкА



50 мкА

75 мкА



Предельные эксплуатационные параметры

Постоянное обратное напряжение Uпр

2Д102А, КД102А

2Д102Б, КД102Б



250 В

300 В

Постоянный прямой ток или средний выпрямленный ток Iпр.ср:

при Т = -60…+50 °С:

при Т = +100 °С для КД102А, КД102Б:

при Т = +120 °С для 2Д102А, 2Д102Б:



100 мА

20 мА

10 мА

Импульсный прямой ток Iпр.и при tи≤10 мкс, Iпр.ср≤30 мА:

при Т = -60…+90 °С:

при Т = -60 °С … Тмакс:



2 А

0,5 А

Температура окружающей среды:

2Д102А, 2Д102Б

2Д102А, 2Д102Б



-60…+120 °С

-60…+100 °С

Допускается работа диода на ёмкостную нагрузку. При этом действующее значение тока через диод не должно превышать 1,57 Iпр.ср.макс, а Iпр.и – не более 6 Iпр.ср.макс.

Допускается параллельное и последовательное соединение диодов. При параллельном соединении последовательно с каждым диодом должен быть включен резистор сопротивлением 30 Ом. При последовательном соединении каждый диод рекомендуется шунтировать выравнивающим конденсатором.

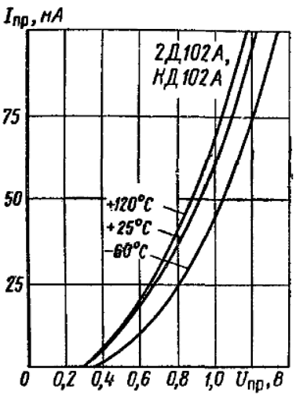

Зависимость прямого тока от напряжения.

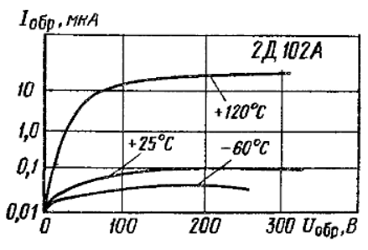

Зависимость обратного тока от напряжения.


Зависимость обратного тока от частоты.

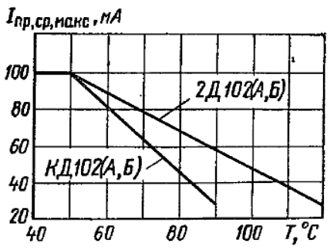

Зависимость допустимого прямого тока от температуры.
