ДММ3

ДММ3

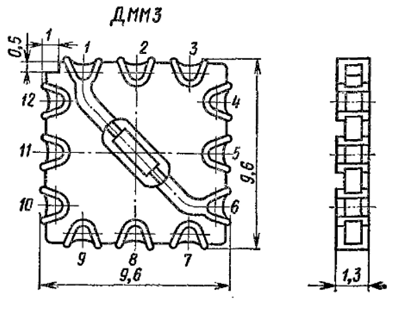

Диод германиевый, точечный. Предназначен для применения в заливаемых или капсулируемых микромодулях. Выпускается на керамических микроплатах с распайкой выводов к пазам 1…6, 1…4 или 2…5. Тип диода указывается на микроплате. Положительный электрод диода соединён с пазом 1 или 2 микроплаты.

Масса диода с микроплатой не более 0,35 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры.

Постоянное прямое напряжение Uпр, не более:

при Т = -60°С и

Iпр = 5 мА

Iпр = 2,5 мА

при Т = +25… +70°С и

Iпр = 5 мА

Iпр = 2,5 мА





1 В

0,9 В



1 В

0,7 В

Импульсное прямое напряжение Uпр.и при Iпр = 20 мА, не более 3,5 В
Постоянный обратный ток Iобр при Uобр= 15 В не более:

при Т = – 60… + 25°С

при Т = +70 °С



100 мкА

250 мкА

Время обратного восстановления tвос.обр при Iпр.и = 20 мА, Uобр.и = 10 В не более

0,1 мкс

Общая ёмкость диода Сд при Uобр = 10 В 1 пФ

Предельные эксплуатационные параметры

Постоянное обратное напряжение Uпр при Т = -60… +35°С 15 В
Постоянный прямой ток Iпр 12 мА
Импульсный прямой ток Iпр.и при tи ≤ 10 мкс и скважности, равной 4 50 мА
Температура окружающей среды Т -60… +70°С



Диоды перед заливкой и герметизацией должны покрываться демпфирующей пастой КЛТ-30.


Зависимость прямого тока от напряжения.

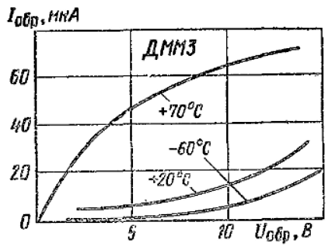

Зависимость обратного тока от напряжения.


Зависимость импульсного прямого напряжения от тока.

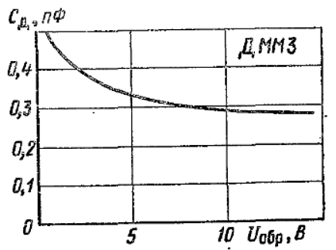

Зависимость общей ёмкости диода от напряжения.

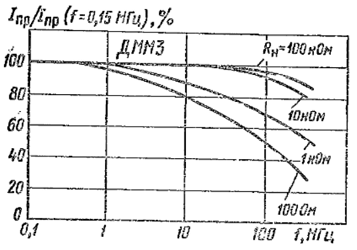

Зависимость прямого тока от частоты.
