2Д108

2Д108А, 2Д108Б

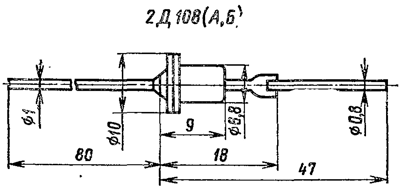

Диоды кремниевые, диффузионные, лавинные. Выпускается в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 2 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Постоянное прямое напряжение Uпр, не более

при Т = +25°С, Iпр = 100 мА

при Т = +125°С, Iпр = 50 мА

при Т = +60°С, Iпр = 100 мА



1,5 В

1,5 В

2 В

Постоянный обратный ток Iобр при Uобр= Uобр.макс, не более:

при Т = -60… +25 °С

при Т = +125 °С



150 мкА

500 мкА



Предельные эксплуатационные параметры

Постоянное (импульсное) обратное напряжение Uобр

2Д108А

2Д108Б



800 В

1000 В

Постоянный (средний) прямой ток Iпр.ср:

при Т = -60… +55°С

при Т = +85°С

при Т = +125°С



100 мА

75 мА

50 мА

Импульсный прямой ток Iпр.и:

в течении 1,5 с, f=50 Гц, время между импульсами не менее 30 мин:

при Т = -60… +55°С

при Т = +85°С

при Т = +125°С

в течении 0,05 с, f = 50 Гц, время между импульсами не менее 30 мин:

при Т = -60… +55°С

при Т = +85°С

при Т = +125°С





0,9 А

0,6 А

0,4 А



3 А

2,3 А

1,5 А

Средняя обратная рассеиваемая мощность: 0,15 Вт
Импульсная обратная рассеиваемая мощность при tи≤20мкс (на уровне 0,5), время между импульсами не менее 2 мин 300 Вт
Частота без снижения электрических режимов fгр: 1 кГц
Температура перехода +140 °С
Температура окружающей среды: -60…+125 °С

В интервалах температур +55…+85 и +85…+125 °С прямой ток снижается линейно.

Допускается последовательное (без шунтирования) соединение диодов до напряжения 30 кВ, а также параллельное соединение при условии, обеспечивающем исключение перегрузок любого параллельно подключённого диода по максимально допустимому прямому току.

При работе диодов на ёмкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр.ср.макс.

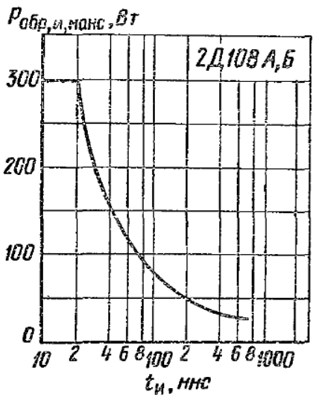

Зависимость допустимой импульсной обратной рассеиваемой мощности от длительности импульса.
