Транзисторы германиевые сплавные структуры p-n-p усилительные. Предназначены для применения в выходных каскадах усилителей низкой частоты. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип прибора указывается на корпусе.
Масса транзистора — не более 1 г.
Изготовитель – акционерное общество «Кремний», г. Брянск.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Электрические параметры
| Статический коэффициент передачи тока в схеме ОЭ h21Э при UКБ = 1 В, IЭ = 3 мА | |
| Т = +25 ℃ | |
| ГТ405А, ГТ405В | 30…80 |
| ГТ405Б, ГТ405Г | 60…150 |
| Т = +55 ℃ | |
| ГТ405А, ГТ405В | 30…160 |
| ГТ405Б, ГТ405Г | 60…300 |
| Т = -40 ℃ | |
| ГТ405А, ГТ405В | 15…80 |
| ГТ405Б, ГТ405Г | 30…150 |
| Предельная частота коэффициента передачи тока fh21Э при UКБ = 5 В, IЭ = 0,1 А, не менее: | 8 кГц |
| Прямое падение напряжения на переходе эмиттер-база при IБ = 2 мА и отключённом коллекторе, не более | 0,35 В |
| Обратный ток коллектора IКБО при UКБ = 10 В, не более | 25 мкА |
Предельные эксплуатационные данные
| Постоянное напряжение коллектор-эмиттер UКЭ МАКС эмиттер при RБЭ ≤ 200 Ом: | |
| ГТ405А, ГТ405В | 25 В |
| ГТ405Б, ГТ405Г | 40 В |
| Постоянный ток коллектора IK МАКС | 0,5 А |
| Постоянный ток базы IБ МАКС | 0,4 А |
| Постоянная рассеиваемая мощность коллектора РК. МАКС при Т = -40…+25 ℃:
При Т = +25…+55 ℃ РК.МАКС определяется по формуле РК.МАКС = (85 — Т)/0,1, мВт |
0,6 Вт |
| Тепловое сопротивление переход-корпус RТ(П-С) | 15 ℃/Вт |
| для 1Т403В, 1Т403Е, ГТ403В, ГТ403Е | 12 ℃/Вт |
| Тепловое сопротивление переход-среда RТ(П-С) | 0,1 ℃/Вт |
| Температура p—n перехода ТП | +85 ℃ |
| Температура окружающей среды Т | -40…+55 ℃ |
Изгиб и пайка транзистора допускается не ближе 3мм от корпуса с радиусом закругления не менее 1,5 мм, пайка выводов – не ближе 10 мм. Обрезка выводов запрещается.
Зависимость тока эмиттера от напряжения база–эмиттер.
Входные характеристики.
Входные характеристики.
Зависимость статического коэффициента передачи тока от тока коллектора.

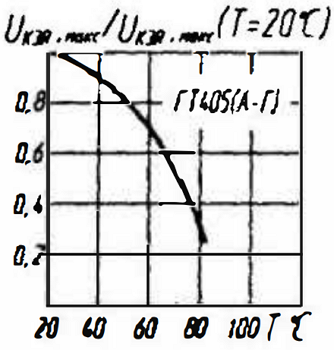

Зависимость максимально допустимого напряжения коллектор-эмиттер от температуры.

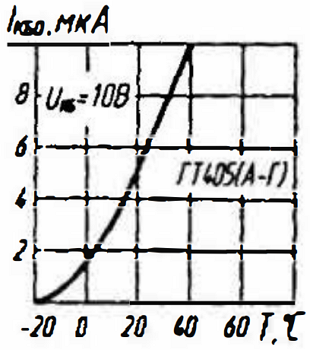

Зависимость обратного тока коллектора от температуры.
Зависимость максимально допустимого напряжения коллектор-эмиттер от сопротивления база–эмиттер.
