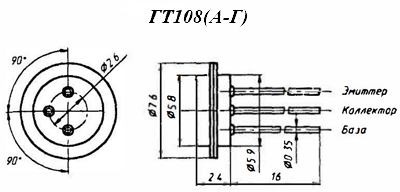

Транзисторы германиевые сплавные структуры p-n-p усилительные. Предназначены для применения в усилителях и импульсных устройствах. Выпускаются в металлическом корпусе с гибкими выводами. Тип прибора указывается на корпусе.
Масса транзистора не более 0,5 г.
Изготовитель – завод полупроводниковых приборов, г. Запорожье.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Электрические параметры
| Коэффициент передачи тока в режиме малого сигнала h21э при UКБ = 5 В, IЭ = 1 мА: | |
| Т = +20 °С | |
| ГТ108А | 20…50 |
| ГТ108Б | 35…80 |
| ГТ108В | 60…130 |
| ГТ108Г | 110…250 |
| Т = +55 °С | |
| ГТ108А | 20…100 |
| ГТ108Б | 35…160 |
| ГТ108В | 60…260 |
| ГТ108Г | 110…500 |
| Т = -45 °С | |
| ГТ108А | 15…50 |
| ГТ108Б | 20…80 |
| ГТ108В | 40…130 |
| ГТ108Г | 70…250 |
| Граничная частота коэффициента передачи тока fГР в схеме ОЭ при UКБ = 5 В, IЭ = 1 мА, не менее: | 10 МГц |
| ГТ108А | 0,5 МГц |
| ГТ108Б, ГТ108В, ГТ108Г | 1 МГц |
| Постоянная времени цепи обратной связи на высокой частоте τК при UКБ = 5 В, IЭ = 1 мА, f = 465 кГц, не менее | 5 нс |
| Обратный ток коллектора IКБО при UКБ = 5 В, не более | |
| Т = +20 °С | 10 мкА |
| Т = +55 °С | 250 мкА |
| Обратный ток эмиттера IЭБО при UЭБ = 5 В, не более | 15 мкА |
| Емкость коллекторного перехода СК при UКБ = 5 В, не более | 50 пФ |
Предельные эксплуатационные данные
| Постоянное напряжение коллектор-база UКБ МАКС: | 5 В |
| Импульсное напряжение коллектор-база UКБ МАКС, при tИ ≤ 5 мкс | 18 В |
| Постоянный ток коллектора IK МАКС: | 50 мА |
| Постоянная рассеиваемая мощность коллектора РК. МАКС: При изменении температуры окружающей среды от +20 до +55 °С РК. МАКС, уменьшается линейно | |
| при Т ≤ +20 °С | 75 мВт |
| при Т = +55 °С | 33,2 мВт |
| Тепловое сопротивление переход-среда RT (П-С) | 0,8 ℃/мВт |
| Температура p—n перехода ТП | +80 ℃ |
| Температура окружающей среды Т | -45…+55 ℃ |
